製品の説明
1スリップリングについて
JARCH スリップリングは,静止構造から回転構造 (またはその逆) に電力を,制御信号,および/またはデータを送信するための電気機械装置である.私たちは mV から 36 kV と mA から 3600 A の電流を転送するためのスリップリングの完全な範囲を提供しています. すべてのシリーズは,信号とデータと混合するために適しています. パーソナライズされたソリューションは,最大13000Aと43.2kVに達し,さらに行くことができます. 私たちは常にあなたのニーズを満たすために最高の技術を使用します:2つまたは複数のブラシ数本から数百本まで,あなたのアプリケーションの要件に基づいて提供することができます.スリップリングアセンブリは,開いているいずれかに供給することができます特殊な顧客適応のための, 閉ざされていないタイプ,または,危険な場所にも適した,高衝撃のプラスチックまたは金属のハウジングで完全に閉ざされたタイプ.液体やガスのための追加の回転コップリングが利用可能で,光ファイバー回転器が組み込まれる..
2.製品概要:
JARCHの工業用スリップリングは 安定性と精度のために設計されています広く使用されています風力タービン,ロボット,クレーン,包装機,医療機器低電気騒音,高速安定性,そして長い使用寿命で,私たちのスリップリングは,継続的な360C についてケーブルが絡まない回転です
3クレーンSリップリングパラメータ:

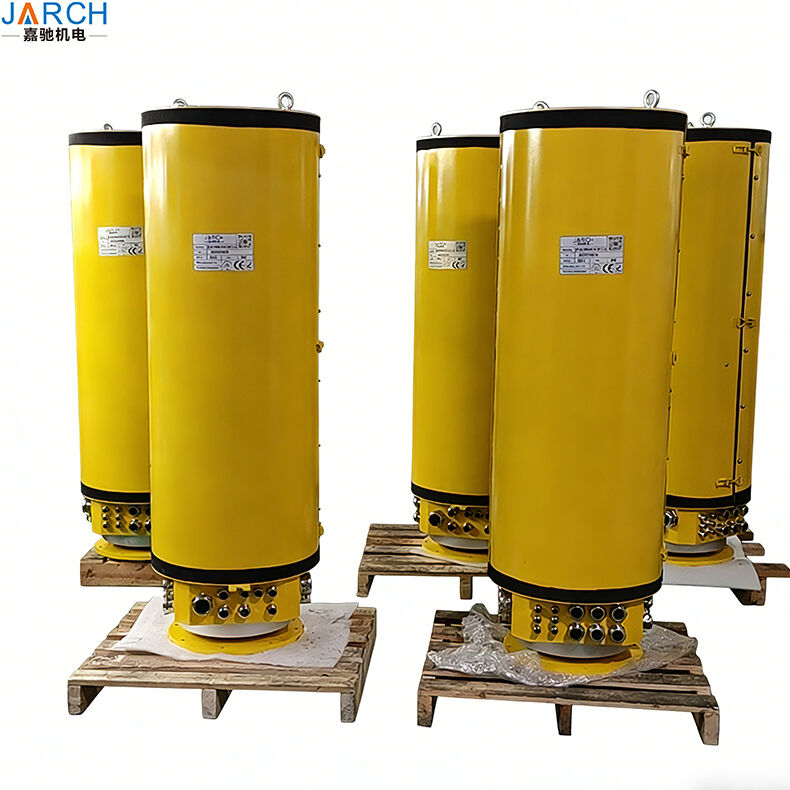

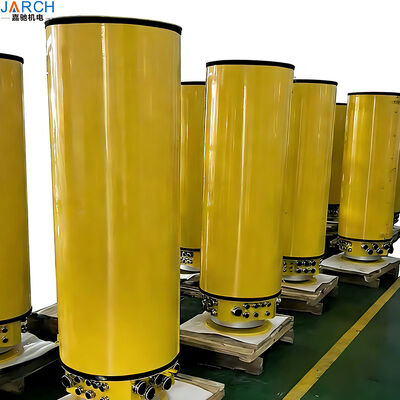

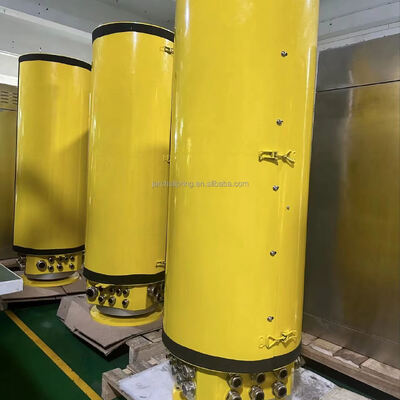

3.1 コンポーネント名: 導電スリップリング JSR-BCX-8P400-9P150-20P25-10S
3.1.1 作業環境の温度: -40°C~+40°C
3.1.2 保護レベル:IP64
3.1.3 動作電圧:DC24V/AC400V
3.1.4 作業速度: 0~2回/分
3.1.7 絶縁抵抗: 500 MΩ,動的抵抗の変動値は30m Ω未満
3.1.8 リング数:合計62個
3.1.9 電源リング電流:
8リング - 400A,ED100%,400V
9リング - 150A,ED100%,400V
20リング - 21A,ED100%,400V
10リング - 20mA,ED100%,10V:
体重: 160kg
3.2 外見と設置寸法図
4.スリップリング 主要な特徴と利点:
1頑丈で長持ちする
***金合金ワイヤコンタクトと 最小限の磨きのために先端のブラシ技術で
*** メンテナンスフリーで,使用寿命は1000万回以上.
***高温耐性 -40Cから80C 厳しい環境に適しています
2優れた信号の整合性
***低電気騒音 (<0.5接触抵抗) は安定した伝送を保証します.
***電源,イーサネット (CAT5/CAT6),USB,HDビデオ,センサー信号の混合送信をサポートする.
***自動化におけるサーボモーターフィードバック,エンコーダー信号,CANバスに最適です.
3コンパクトで多用途デザイン
***カプセル,透孔型,パンケーキ型で入手可能.
***小型スリップリング (10mm直径から) ロボット関節やCCTVカメラのようなスペース制限のアプリケーションのために
***カスタマイズ可能なボールのサイズ (6mm~300mm) と回路構成 (1~100+回路)
4厳しい環境のために造られた
***IP54,IP65,IP67の防塵性や防水性がある.
***腐食に耐える住宅で 海上風力発電所,海洋用途,屋外クレーンに最適です
***重型機械の振動と衝撃耐性が高い
5応用 (使用場所):
風力発電:ピッチ制御システム 横向ドライブ 状態監視
ロボット:ロボットアーム,コラボレーションロボット (コボット),AGV,溶接ロボット
材料処理 ゲントリークレーン スタッカークレーン 回転テーブル 梱包ライン
医療・防衛:CTスキャン,レーダーシステム パノラマカメラ
産業自動化:回転ステージ,インデックステーブル,ケーブル管理
RFQ
1公開された標準項目には 2D 図と 3D 図がありますか?
はい,もちろんです. 詳細については kris@szjarch.cn にメールしてください.
2中間スリップリングはどの様にカスタマイズできるのか?
介質を通して:ガス,液体,電気,イーサネット,光ファイバー,ガス-液体-電気混合など
3電気スリップリングについては,以下のパラメータが必要です.
a.回路数 (リング番号),電流,電圧,回転速度,温度,保護度
b. 送信信号が必要かどうか. どんな種類の信号か. 信号を遮断すべきかどうか.
c. 内径 (ID),要求される長さ,幅,高さ.それらに特別な要求があるか?
最大高度はXXmm未満でなければならない.
4パンネマティックまたは水力滑り環については,以下のパラメータが必要です.
a. どんなガスや液体ですか? 私たちのスリップリングは空気 (真空,空気,ガス...),水力 (油,水,冷たい液体...),などを伝達することができます.
b. 圧力,回転速度,送信される介質の温度.
c. ポートサイズ:G1/8またはPT1/4など.
d.内径 (ID),要求される長さ,幅,高さ.それに関する特別な要求事項はありますか?例えば,最大高さはXXmm未満です.
(e) スリップリングの最大可容なトルク
f. 設置方法:回転軸に螺栓を固定するか,フレンズで設置するか?
5. イーサネットでは,以下のパラメータが必要です:
a. 1000Mまたは100M;
b.回路数 (リング番号),電流,電圧,回転速度
c. 送信信号が必要かどうか. どんな信号ですか. 信号を遮断すべきかどうか.
d.内径 (ID),要求される長さ,幅,高さ.それに関する特別な要件はありますか?例えば,最大高さはXXmm未満です.
6正確な設置,最大回転速度下での動作,適切な環境は,スリップリングの使用寿命を延長するのに良い.
